Применяется при изготовлении шпалы типа Ш-1.

Предназначен для формирования каналов для закладных болтов и размещения закладных шайб в теле шпалы.

Конструкция пустотообразователя разработана с учётом требований ТУ 5864-024-11337151-96 и технических решений, применяемых при изготовлении мостовых плит (ОСТ 32.72-97).

Применение НПП:

-обеспечивает, согласно ТУ, непосредственный контакт закладной шайбы с бетоном,

-исключает формирование полостей для закладных болтов с нарушенной геометрией,

-исключает проникновение цементного раствора внутрь формируемых полостей,

-упрощает процесс сборки и установки пустотообразователей в форму,

-исключает процесс демонтажа извлекаемых пустотообразователей,

-исключает процесс мойки извлекаемых металлических пустотообразователей,

-вес НПП составляет всего 52 г, что резко снижает трудозатраты по сравнению с технологией извлекаемых пустотообразователей.

Возможно применение только верхней части НПП при использовании извлекаемых пустотообразователей.

Паспорт

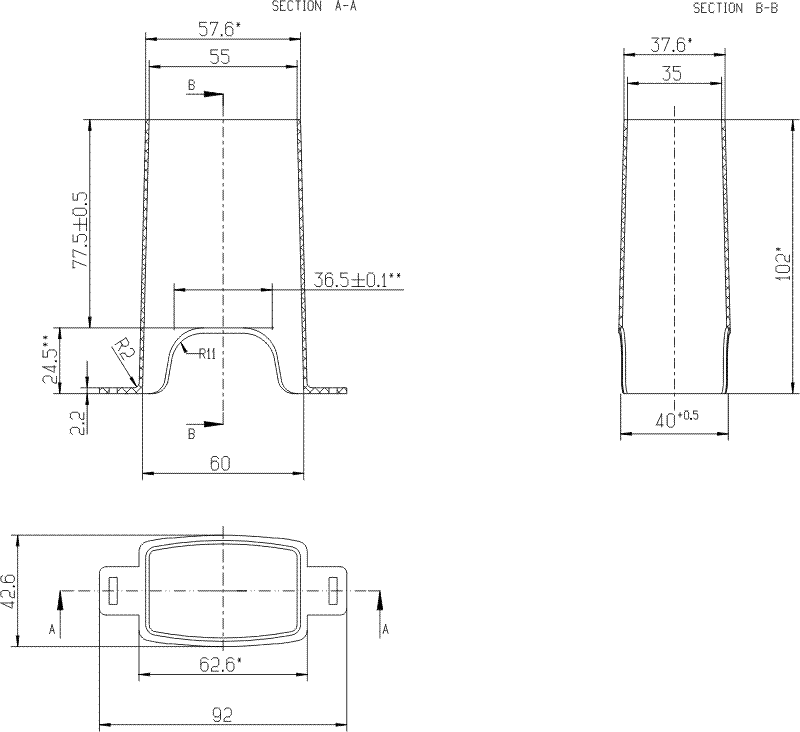

Чертеж обойма

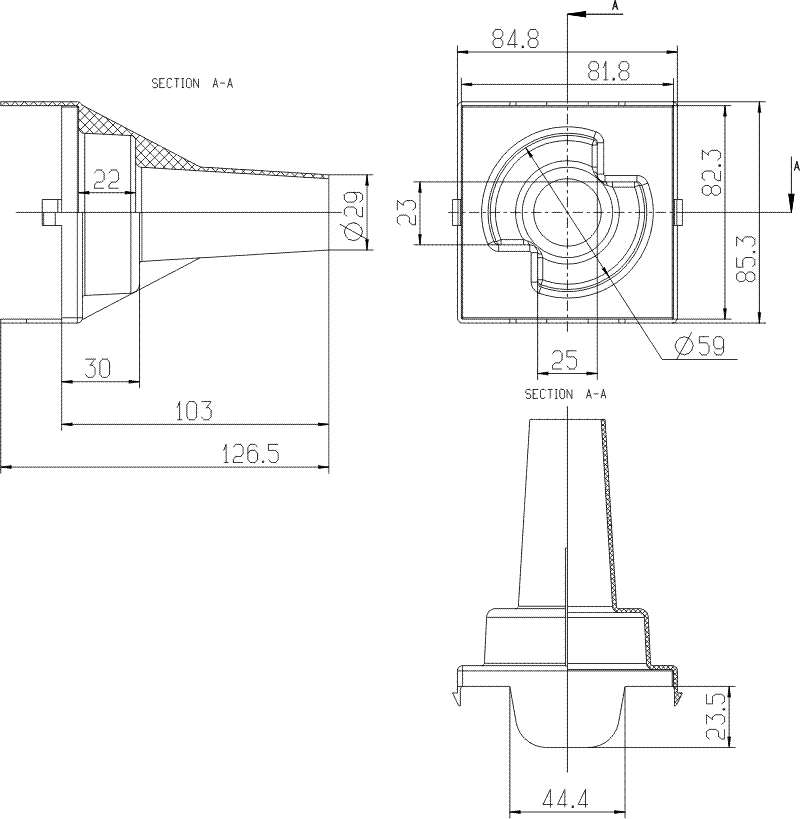

Чертеж корпус
